レボグリップの強度計算 ver2.1
どの計算を行うか選択してください
レボグリップと架台の計算
レボグリップ単体の計算
レボグリップと架台の強度計算
入力値をクリア
1.適用階の入力
*建物の階数と適用階を入力してください
何階建ですか？：
階
適用階は何階ですか？：
階

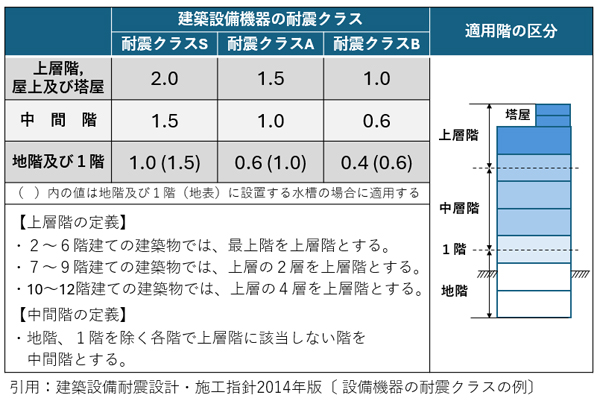

2.耐震クラスの選択
*耐震クラスをリストから選択してください
耐震クラス：
選択
耐震クラスS
耐震クラスA
耐震クラスB
3.設計用標準震度
*自動的に設定されます
*手動でリスト選択も可能です
設計用標準震度：
選択
0.4
0.6
1.0
1.5
2.0
4.レボグリップを設置する

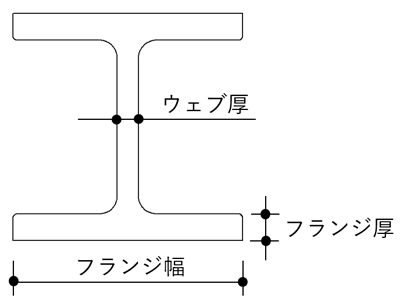

H形鋼サイズ
*H形鋼サイズをリストから選択してください
フランジ幅：
選択
100
125
150
175
200
250
300
350
400
500
ウェブ厚：
フランジ厚：
H形鋼断面の塗装有無
塗装無し(溶融亜鉛メッキ含む)
塗装有り(150μm以下)
5.新規取り付け部材
*取り付け部材をリストから選択してください
鋼材名：
選択
山形鋼(等辺)
山形鋼(不等辺)
平板鋼
CT鋼
CT鋼(外法一定)
溝形鋼
AxB：
t：
プレート長さW：
6.架台の部材仕様・サイズ入力
*架台に使用する部材をリストから選択してください
横材に使用する鋼材を選択
鋼材名：
選択
山形鋼(等辺)
溝形鋼
部材仕様：
*架台のサイズを入力してください
7.項の支持物の設定内容を考慮してサイズを入力してください
架台幅(W)：
mm
架台高さ(H)：
mm
支柱つなぎの計算の有無
無し
有り
ガゼットプレートの計算の有無
無し
有り
支柱つなぎのボルト間の寸法(L5)：
mm
梁取付ボルト仕様：
M10
M12
M14
M16
M18
M20
M22
支柱つなぎ取付ボルト仕様：
M10
M12
M14
M16
M18
M20
M22
ガゼットプレート取付ボルト仕様：
M10
M12
M14
M16
M18
M20
M22
*架台の重量は自動的に設定されます
*架台の重量は手動で入力することも出来ます
架台の重量：
N
7.支持物の入力
*支持物を選択してください
支持物の選択
配管
ラック
ダクト
*条件を選択または入力してください
*満水重量は自動的に設定されます
手動での設定はできません
配管の段数：
選択
1
2
3
１段目の鋼管の数量：
選択
1
2
3
4
①鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
②鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
③鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
④鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
２段目の鋼管の数量：
選択
1
2
3
4
①鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
②鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
③鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
④鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
3段目の鋼管の数量：
選択
1
2
3
4
①鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
②鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
③鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
④鋼管の呼び径：
選択
100A
125A
150A
1mあたりの満水重量：
kg/m
*条件を選択または入力してください
ラックの段数：
選択
1
2
3
①ケーブル重量W1：
Kg/m
②ケーブル重量W2：
Kg/m
③ケーブル重量W3：
Kg/m
④ケーブル重量W4：
Kg/m
⑤ケーブル重量W5：
Kg/m
⑥ケーブル重量W6：
Kg/m
*条件を選択または入力してください
ダクトの段数：
選択
1
2
3
①ダクト重量W1：
Kg/m
②ダクト重量W2：
Kg/m
③ダクト重量W3：
Kg/m
④ダクト重量W4：
Kg/m
⑤ダクト重量W5：
Kg/m
⑥ダクト重量W6：
Kg/m
耐震支持間隔：
mm
耐震支持間隔：
mm
耐震支持間隔：
mm
自重吊り架台の重量計算
吊りボルトサイズ：
w1/2
w3/8
吊りボルト本数：
本
吊りボルト幅：
mm
吊りボルト長さ：
mm
自重吊り架台 横材重量：
N
吊りボルト重量：
N
総重量：
N
耐震吊り架台の重量計算
耐震吊り架台 横材の重量：
N
耐震吊り架台 縦材の重量：
N
G.PL(ガセットプレート)-9(195x195)重量：
N
総重量：
N
*支持物の重量は自動的に設定されます *支持物の重量は手動で入力することも出来ます
支持物(鋼管)の重量：
N
支持物(ラック)の重量：
N
支持物(ダクト)の重量：
N
8.荷重計算結果
*上記の設定により自動的に計算されます
*水平強度・鉛直強度は手動で入力することも出来ます
水平強度：
N
鉛直強度：
N
FH1:架台に対する水平強度
FV1:架台に対する鉛直強度
FH2:鋼管に対する水平強度
FV2:鋼管に対する鉛直強度
架台重量W1 =
(N)
FH1 = KH x W1 =
x
=
(N)
FV1 = FH1 / 2 =
/ 2
=
(N)
支持物重量W2 =
(N)
FH2 = KH x W2 =
x
=
(N)
FV2 = FH2 / 2 =
/ 2
=
(N)
水平強度
= FH1 + FH2 =
+
=
(N)
鉛直強度
= FV1 + FV2 =
+
=
(N)
9.新規取り付け部材に使用する
レボグリップのセット数
*新規取り付け部材で平板鋼を選択した場合は
自動的に2セットに設定されますが
手動でリストから1セットを選択することもできます
その他の部材を選択した場合は1セットのみとなります
数量：
セット
*判定結果を出力するか選択してください
判定結果の出力有無
計算書と判定結果を出力します
計算書のみ出力します
